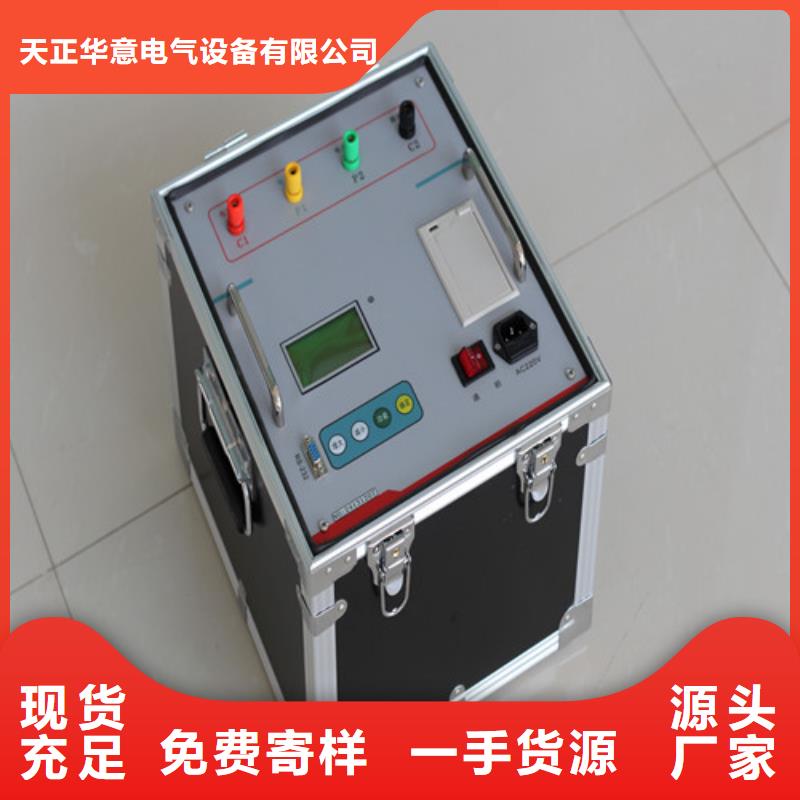

接地电阻测试仪说明：（1）仪器ABS工程塑料机箱，防摔、抗磨。（2）微型打印机：位于仪器面板之左侧。（3）仪器外壳接地：位于打印机上方。（4）仪器USB通讯接口：位于打印机上方，用于存储数据导出。（5）接线端子C1 —进行接地电阻测量时通过电流线连接到注入电流极。（6）接线端子P1—进行接地电阻测量时通过电压线连接到电位极。（7）接线端子P2 —进行接地电阻测量时接被测接地装置参考点。（8）接线端子C2 —进行接地电阻测量时接被测接地装置参考点。（9）充电插座：仪器右上方。（10）电源开关：仪器工作总开关。（11）按键：功能热键7个，对应与屏幕右侧菜单；数字键12个，位于面板右侧。（12）液晶显示器：液晶屏位于面板之中部。4.2仪器开机界面打开电源开关后，液晶屏显示“仪器产品名称及型号等信息”，可按显示屏右侧对应的功能热键进入相应操作，见图2。图2 开机界面[保存] —屏幕显示对比度信息的存储 [变深] —屏幕显示对比度变深[变浅] —屏幕显示对比度变浅 [升级] —仪器软件程序升级按键[优盘] —测量数据导入优盘等操作 [时间] —仪器时钟调整；[启动] —进入仪器测试菜单选项菜单

接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

接地电阻测试仪报警功能设定在测试模式下，按AL键开启或关闭报警功能。在测试模式下，长按AL键3秒后进入设定报警临界值功能，此时位数字闪烁，先设置位，见图13、图14。按AL键切换高位到低位的数字，在当前位数字闪烁时按左右箭头键改变“0、1、…9”的数字，各位数字设置完毕后，按AL键3秒确认当前设定的报警临界值，设定成功即开启报警功能，然后自动回到测量模式。若负载大于报警临界值，仪表会闪烁显示报警符号，同时发出间歇“嘟--嘟--嘟--”声。 设定过程中，按POWER键可以退出报警临界值设定功能，返回测量状态，不改变之前的设定值。在数据查阅模式下，按MEM键退出数据查阅模式，才能进行报警临界值设定操作。8．报警临界值查看在测试模式下，按AL键3秒后进入查看报警临界值，其高位闪烁显示，每次查看的是上次设定的值。再按AL键3秒或POWER键退出查看，返回测量状态。如图15，上次设定的电阻报警临界值为20Ω。9．数据在数据查阅模式下，按MEM键＋POWER键，自动所有存储数据。数据完毕后显示见图12。数据后不能再恢复。
