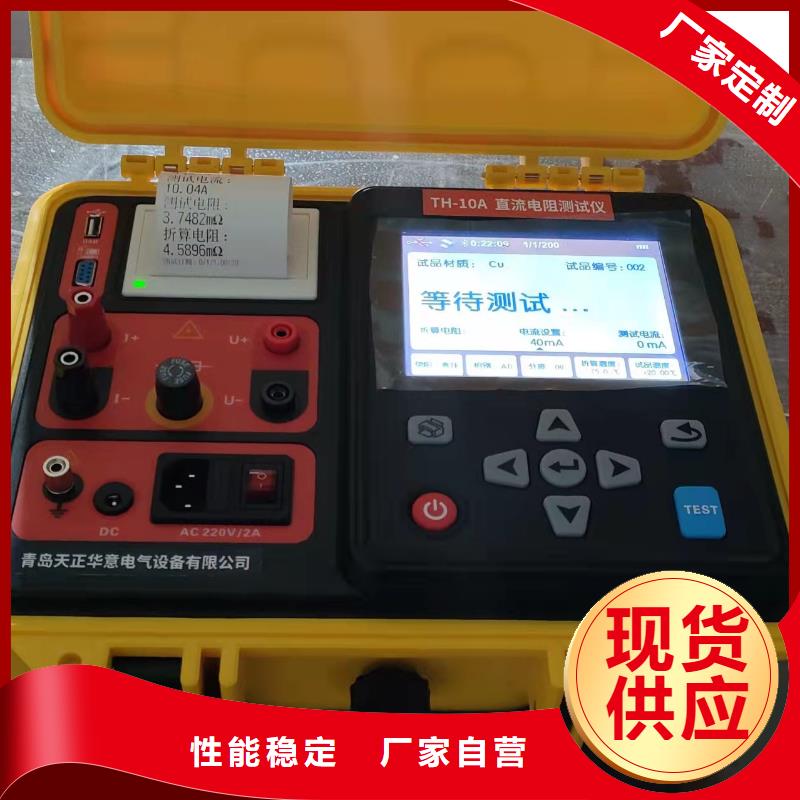

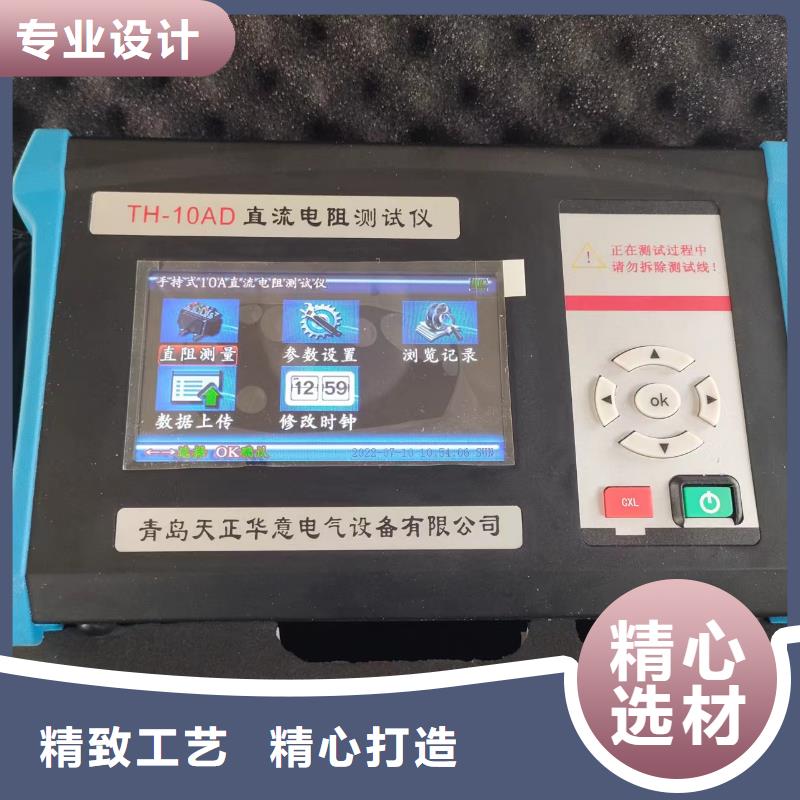

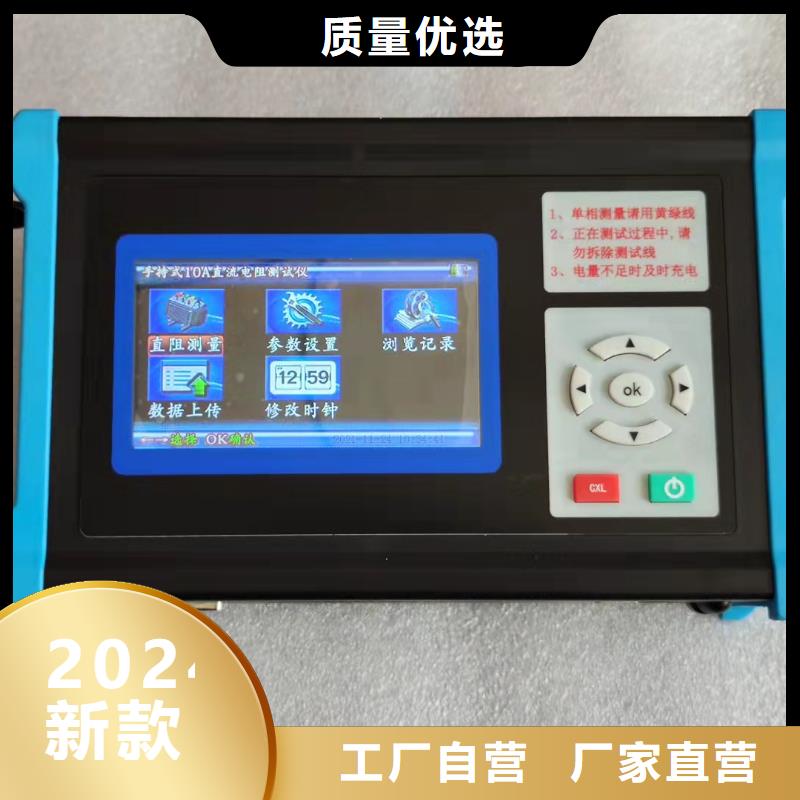

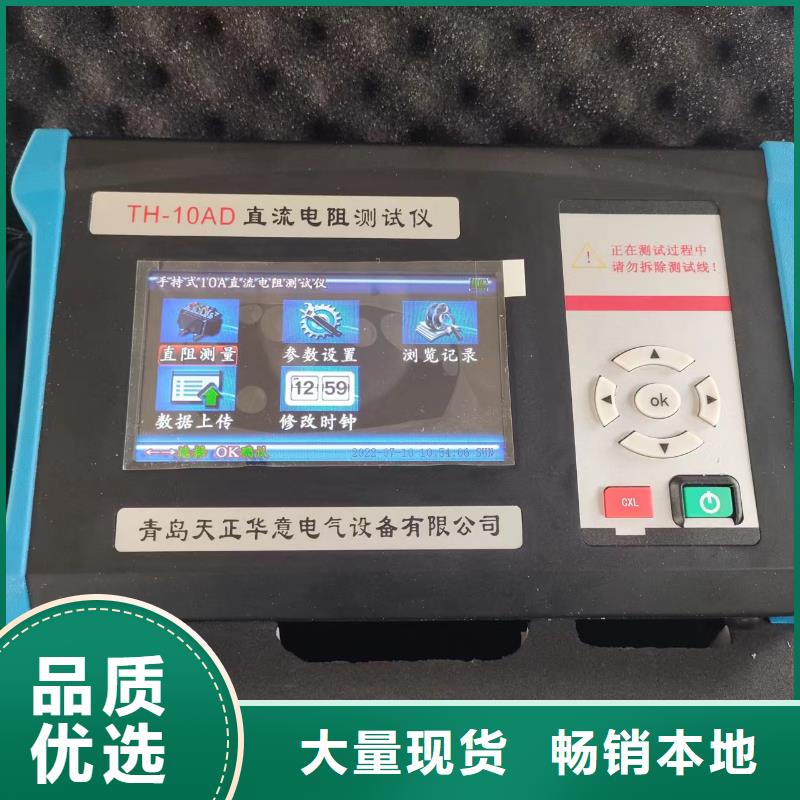

直流电阻测试仪 简称直阻仪、又名直流电阻仪、变压器直流电阻测试仪等。直流电阻测试是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门性试验的必测项目、能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。也是变压器在交接、大修和改变分接开关后，必不可少的试验项目。同时，类似干式变压器，非晶合金变压器，由于低压线圈采用铜箔绕制，电阻值极低，给测试带来了较高的精度及分辨率的要求。在通常情况下，用传统的方法（电桥法和压降法）测试变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了满足感性线圈直流电阻快速测试的需要，提高直流电阻的测试精度、缩短测试时间以及减轻测试人员的检测负担而研制开发了本款直流电阻测试仪，对此本仪表设计了 输出电流范围为10A，解决了低值电阻测试的难题。同时针对互感器等高阻值试品，本仪表还将直流电阻测试量程扩展至1MΩ，是测试变压器绕组以及大功率电感设备直流电阻的理想设备。本仪器还采用5.6寸彩色LCD显示，操作界面简洁美观，内置可充锂电池及充电电路，以高速微控制器为核心，结合高速A/D转换器及程控电流源技术，具有电阻温度换算功能，在电路设计方面具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。以实现高精度、高稳定性、高速测试，还具有自检、自动放电、输出电流大、量程宽、抗干扰能力强、充放电速度快、数据分析处理、放电指示等特点。二．技术规格功 能 变压器绕阻电阻测试、低电阻测试、等电位连接电阻测试、金属连接电阻测试、微欧计电 源 内置：14.8V 7800mAh可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式 四线法充 电 器 16.8V/2A充电器显示模式 5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口 I+（电流正）、I-（电流负）、U+（电压正）、U-（电压负）输出电流 10A、5A、1A、400mA、200mA、40mA、<5mA（恒压12V）量 程(市电220V) 500μΩ~1.5Ω （恒流 10A档 ）1mΩ~4.4Ω （恒流 5A档）10mΩ~22Ω （恒流 1A档）25mΩ~55Ω （恒流 400mA档）200mΩ~110Ω （恒流 200mA档）1Ω~550Ω （恒流 40mA档）10Ω~1MΩ （恒压 12伏 <5mA）量 程（内置电池） 500μΩ~200mΩ （恒流 10A档）1mΩ~800mΩ （恒流 5A档）10mΩ~12Ω （恒流 1A档）25mΩ~30Ω （恒流 400mA档）200mΩ~60Ω （恒流 200mA档）1Ω~300Ω （恒流 40mA档）1Ω~1MΩ （恒压 12伏<5mA） 分辨率 0.1μΩ测试精度 恒流档±0.1%±2dgt; 恒压档±2%±2dgt (23℃±5℃，80%RH以下)超量程提示 --OL--放电提示

直流电阻测试仪温度设置：按循环键，将光标移至选择设置，如下图 此时按选择键，滚动显示不同的待选项（温度、时间、参数、导出）。选定温度后，按确认键，进入温度设置界面，如下图：通过循环键，将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键（上调）和选择键（下调）来改变当前值。根据需要设置当前温度和折算温度，选择好材质，通过循环键将光标移动到存储，按确认键保存设置，并返回至初始界面。4、时间设置在开机界面中，按循环键将光标移动到选择设置，如下图：此时，按选择键，将当前选项切换至时间，按确认键可进入时钟修改界面，如下图：在上图中，按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按确认键增加数据。修改后按复位保存并退出至初始界面。5、数据查询开机状态下，按循环键将光标移动到查询数据菜单，然后按确认键进入数据查询。此时，按循环键上翻记录，按确认键下翻记录，按选择键打印当前数据，按复位退出查询界面。七、注意事项1、连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好

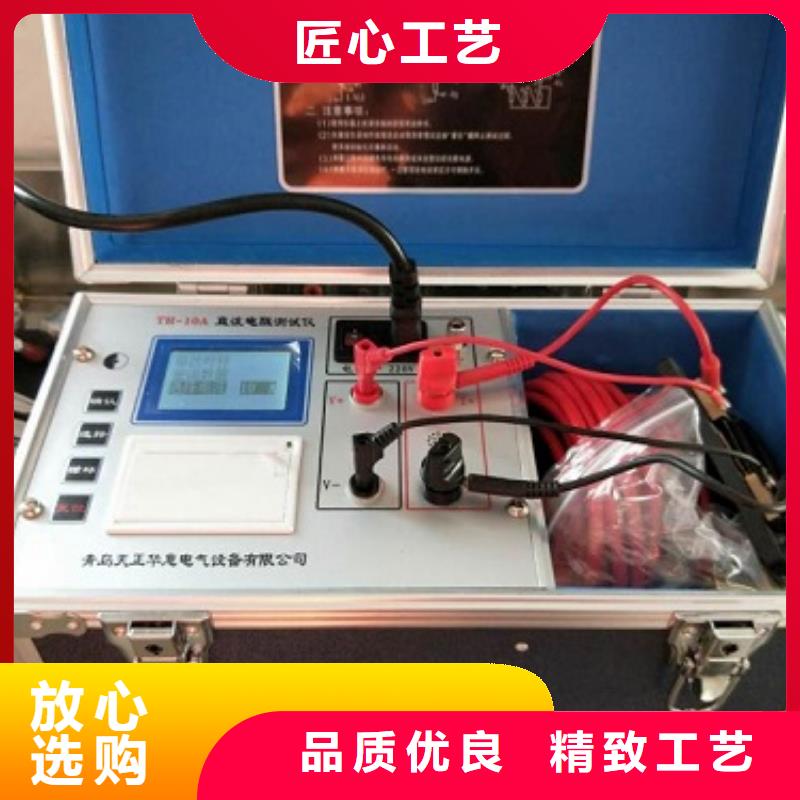

直流电阻测试仪介绍 仪器面板见图一图一1、仪器开关：一：选择交流工作方式并开机；○：关机；二：选择直流供电方式并开机。2、交流电源接口：选择交流供电方式时，需接入AC220V，50HZ电源。3、接地柱：仪器接地，保护设备及人身。4、测试端子：I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负；V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。5、电池电量显示：显示仪器内部电池剩余电量。6、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。7、打印机：打印输出测试数据。8、数据接口：USB （标配）：可用U盘导出测试数据。RS232（选配）：用于数据通讯。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。
